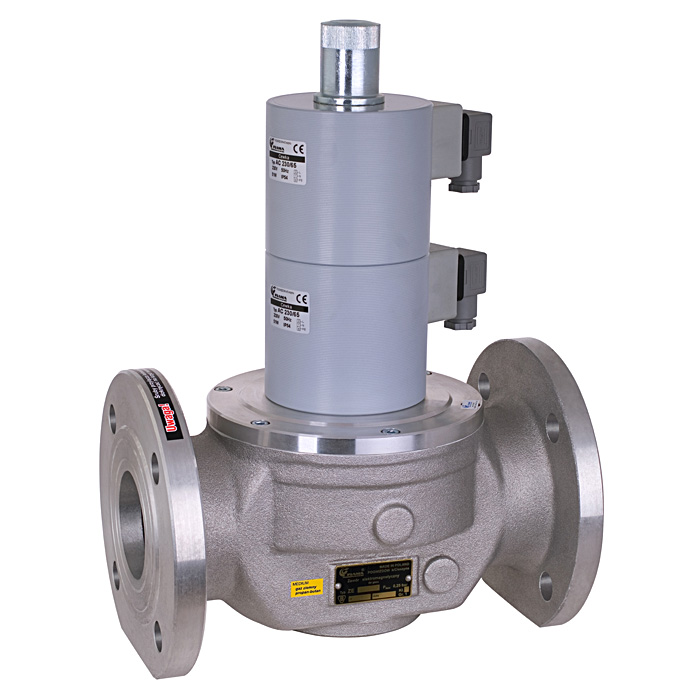

Zawór elektromagnetyczny, dwustopniowy ZED
2/2 NC kl.B- dwustopniowy, grzybkowy
- bezpośredniego działania
- ręczna regulacja przepływu oddzielnie dla każdego stopnia
- nie wymaga minimalnego ciśnienia różnicowego (ΔPMIN = 0 bar)
- filtr siatkowy wbudowany na stałe
- spełnia wymagania PN-EN161
- do wszelkiego rodzaju instalacji i urządzeń gazowych, które w czasie pracy wymagają sterowania, dwustopniowego ograniczania wielkości strumienia dopływającego do nich gazu
- wchodzą w skład tak zwanych dwustopniowych ścieżek gazowych zasilających w/w urządzenia
- w układach sterowania pneumatycznego
| medium | paliwa gazowe, powietrze, gazy neutralne |
| ciśnienie | patrz zakładka „Wymiary / Ciśnienia” |
| temperatura medium | -10°C ÷ +60°C |
| temperatura otoczenia | -10°C ÷ +60°C |
| napięcie | AC(50Hz) 24V, 110V, 230V; DC 12V, 24V |
| moc | 15W ÷ 71W x 2 (w zależności od typu) |
| czas zamknięcia | <1s |
| zakres regulacji przepływu I stopień I stopień |
otwarcie w zakresie 0% ÷ 100% 0% ÷ 100% pełnego otwarcia |
| rodzaj pracy | ciągła (100%) |
| stopień ochrony | IP54 |
| materiał korpusu | stop aluminium |
| materiał uszczelnień | kauczuk nitrylowy NBR |
| pozycja zabudowy | cewką do góry, dopuszczalne odchylenie od pionu 90° |
| Typ | Dn | Rp | A [mm] |
B [mm] |
E* [mm] |
L [mm] |
PMAX [bar] |
ΔP [bar] |
M [kg] |
|---|---|---|---|---|---|---|---|---|---|
| Przyłącze gwintowe: | |||||||||
| ZED-20 | 20 | 3/4 | 220 | 22 | 77 | 105 | 0,25 | 0/0,25 | 3,20 |
| ZED-25 | 25 | 1 | 230 | 28 | 80 | 115 | 0,25 | 0/0,25 | 3,50 |
| ZED-32 | 32 | 1 1/4 | 290 | 37 | 101 | 145 | 0,25 | 0/0,25 | 6,78 |
| ZED-40 | 40 | 1 1/2 | 323 | 43 | 110 | 180 | 0,25 | 0/0,25 | 8,36 |
| ZED-50 | 50 | 2 | 335 | 41 | 140 | 193 | 0,25 | 0/0,25 | 10,15 |
| ZED-65 | 65 | 2 1/2 | 360 | 61 | 170 | 240 | 0,15 | 0/0,15 | 12,80 |
| Przyłącze kołnierzowe: | |||||||||
| ZED-50k | 50 | 370 | 78 | 165 | 230 | 0,25 | 0/0,25 | 11,26 | |
| ZED-65k | 65 | 390 | 83 | 185 | 270 | 0,15 | 0/0,15 | 13,36 | |
| ZED-80k | 80 | 490 | 94 | 200 | 310 | 0,10 | 0/0,10 | 29,10 | |
| ZED-100k | 100 | 504 | 103 | 220 | 350 | 0,10 | 0/0,10 | 40,46 | |
- działanie tych zaworów nie zależy od ciśnienia procesowego medium ani od wielkości przepływu
- mogą pracować niezależnie od istniejącej różnicy ciśnień ΔP na zaworze
- pracują prawidłowo już przy zerowym ciśnieniu różnicowym (ΔPMIN = 0)
- ich ograniczeniem konstrukcyjnym jest wielkość maksymalnej różnicy ciśnień ΔPMAX, jaka może wystąpić na zaworze. Zależy ona od siły udźwigu elektromagnesu i średnicy nominalnej otworu przepływowego zaworu (im większa średnica nominalna tym mniejsza wartość ΔPMAX dla tego samego elektromagnesu)
- przy ciśnieniu większym od maksymalnego ciśnienia różnicowego ΔPMAX zawór nie będzie pracował poprawnie (będzie się zawieszał)
- krótki czas zadziałania (rzędu od kilkunastu do kilkudziesięciu ms)
- wysoka niezawodność ze względu na prostotę konstrukcji i małą ilość części wewnętrznych
- duża żywotność – w przypadku niektórych konstrukcji może dochodzić do kilku milionów cykli roboczych
